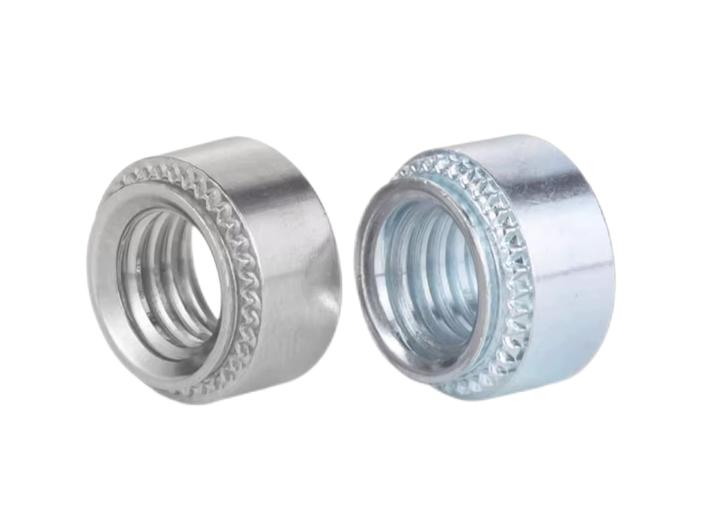

elf-Clinching Nut

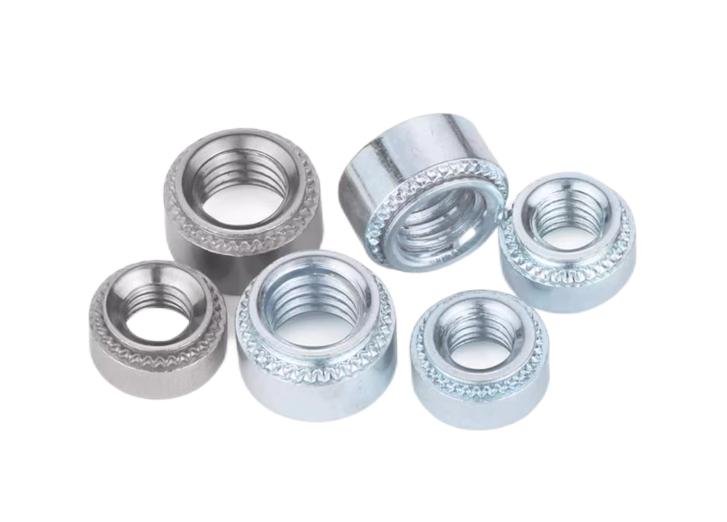

Self-Clinching Nuts Supplier

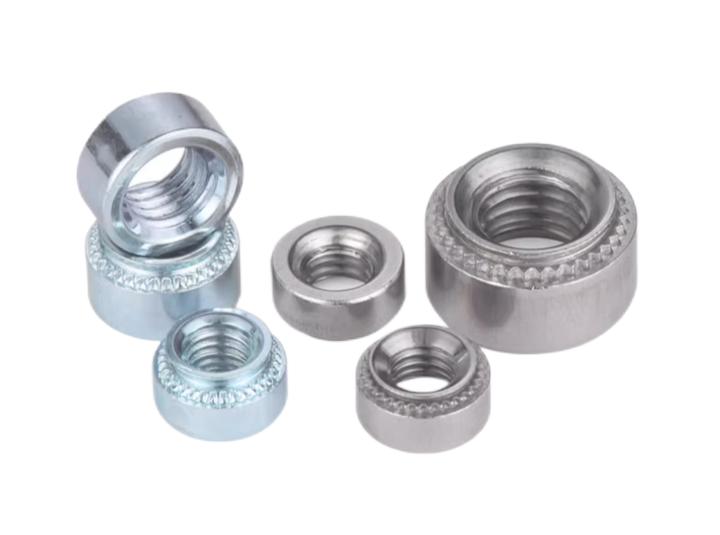

Self-Clinching Nuts Manufacturer

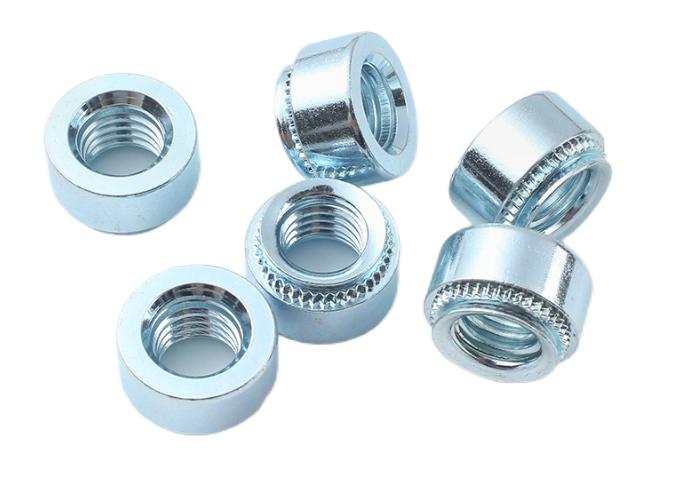

Self-Clinching Nuts Factory

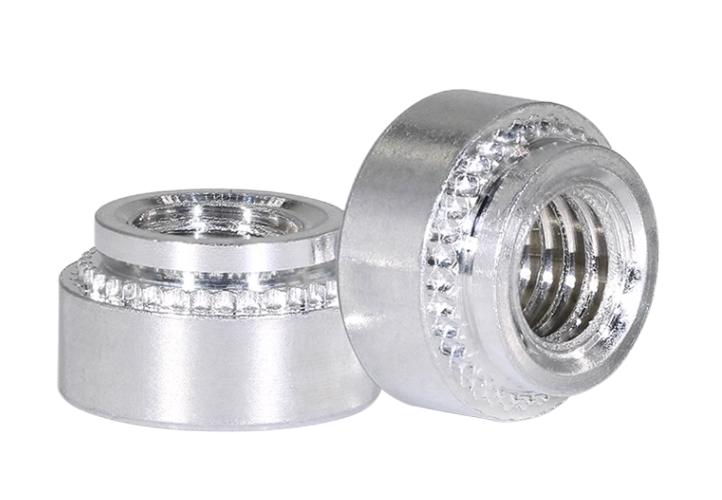

Self-Clinching Nuts Suppliers
  • Self-Clinching Nuts
  • elf-Clinching Nut
  • Self-Clinching Nuts Supplier
  • Self-Clinching Nuts Manufacturer
  • Self-Clinching Nuts Factory
  • Self-Clinching Nuts Suppliers
    • Size: M2~M12
    • Material: Carbon steel, Stainless steel, Aluminum
    • Finishing: Galvanized, Plain

    Are You an OEM Manufacturer?

    Yes

    Specification of Self-Clinching Nuts

      For Nominal Thread Diameter 2# 2# 2# 3# 3# 3# 4#  4# 4# 4# 6#  6# 6# 6# 8# 8#
    P – – – – – – – – – – – – – – – –
    PP 56 56 56 48 48 48 40 40 40 40 32    32 32 32 32 32
    k1 max 0.030 0.038 0.054 0.030 0.038 0.054 0.030 0.038 0.054 0.087 0.030 0.038 0.054 0.087 0.030 0.038
    dc max 0.165 0.165 0.165 0.165 0.165 0.165 0.165 0.165 0.165 0.165 0.187 0.187 0.187 0.187 0.212 0.212
    dk Nominal Size 0.250 0.250 0.250 0.250 0.250 0.250 0.250 0.250 0.250 0.250 0.280 0.280 0.280 0.280 0.310 0.310
    max 0.260 0.260 0.260 0.260 0.260 0.260 0.260 0.260 0.260 0.260 0.290 0.290 0.290 0.290 0.320 0.320
    min 0.240 0.240 0.240 0.240 0.240 0.240 0.240 0.240 0.240 0.240 0.270 0.270 0.270 0.270 0.300 0.300
    k Nominal Size 0.070 0.070 0.070 0.070 0.070 0.070 0.070 0.070 0.070 0.070 0.070 0.070 0.070 0.070 0.090 0.090
    max 0.080 0.080 0.080 0.080 0.080 0.080 0.080 0.080 0.080 0.080 0.080 0.080 0.080 0.080 0.100 0.100
    min 0.060 0.060 0.060 0.060 0.060 0.060 0.060 0.060 0.060 0.060 0.060 0.060 0.060 0.060 0.080 0.080
    Sheet Thickness min 0.030 0.040 0.056 0.030 0.040 0.056 0.030 0.040 0.056 0.090 0.030 0.040 0.056 0.090 0.030 0.040
    Recommend Hole Size min=nominal size 0.166 0.166 0.166 0.166 0.166 0.166 0.166 0.166 0.166 0.166 0.1875 0.1875 0.1875 0.1875 0.213 0.213
    max 0.169 0.169 0.169 0.169 0.169 0.169 0.169 0.169 0.169 0.169 0.1905 0.1905 0.1905 0.1905 0.216 0.216
    Series Shank Code 0 1 2 0 1 2 0 1 2 3 0 1 2 3 0 1
    Code ① carbon steel S S S S S S S S S S S S S S S S
    stainless steel CLS CLS CLS CLS CLS CLS CLS CLS CLS CLS CLS CLS CLS CLS CLS CLS
    hardened stainless stee SP SP SP / / / SP SP SP / SP    SP SP / SP SP

     For Nominal Thread Diameter 8# 8# 10# 10# 10# 10# 10# 10# 10# 10# 12# 12# 12# 1/4 1/4 1/4
    P – – – – – – – – – – – – – – – –
    PP 32 32 24 24 24 24 32 32 32 32 24 24 24 20 20 20
    k1 max 0.054 0.087 0.030 0.038 0.054 0.087 0.030 0.038 0.054 0.087 0.030 0.038 0.054 0.045 0.054 0.087
    dc max 0.212 0.212 0.249 0.249 0.249 0.249 0.249 0.249 0.249 0.249 0.276 0.276 0.276 0.343 0.343 0.343
    dk Nominal Size 0.310 0.310 0.340 0.340 0.340 0.340 0.340 0.340 0.340 0.340 0.370 0.370 0.370 0.440 0.440 0.440
    max 0.320 0.320 0.350 0.350 0.350 0.350 0.350 0.350 0.350 0.350 0.380 0.380 0.380 0.450 0.450 0.450
    min 0.300 0.300 0.330 0.330 0.330 0.330 0.330 0.330 0.330 0.330 0.360 0.360 0.360 0.430 0.430 0.430
    k Nominal Size 0.090 0.090 0.090 0.090 0.090 0.090 0.090 0.090 0.090 0.090 0.130 0.130 0.130 0.170 0.170 0.170
    max 0.100 0.100 0.100 0.100 0.100 0.100 0.100 0.100 0.100 0.100 0.140 0.140 0.140 0.180 0.180 0.180
    min 0.080 0.080 0.080 0.080 0.080 0.080 0.080 0.080 0.080 0.080 0.120 0.120 0.120 0.160 0.160 0.160
    Sheet Thickness min 0.056 0.090 0.030 0.040 0.056 0.090 0.030 0.040 0.056 0.090 0.040 0.056 0.090 0.047 0.056 0.090
    Recommend Hole Size min=nominal size 0.213 0.213 0.250 0.250 0.250 0.250 0.250 0.250 0.250 0.250 0.277 0.277 0.277 0.344 0.344 0.344
    max 0.216 0.216 0.253 0.253 0.253 0.253 0.253 0.253 0.253 0.253 0.280 0.280 0.280 0.347 0.347 0.347
    Series Shank Code 2 3 0 1 2 3 0 1 2 3 1 2 3 0 1 2
    Code① carbon steel S S S S S S S S S S S S S S S S
    stainless steel CLS CLS CLS CLS CLS CLS CLS CLS CLS CLS CLS CLS CLS CLS CLS CLS
    hardened stainless steel SP / SP SP SP / SP SP SP / / / / SP SP SP
     For Nominal Thread Diameter 1/4 1/4 1/4 1/4 5/16 5/16 5/16 5/16 5/16 5/16 3/8 3/8 3/8 3/8 3/8 3/8
    P – – – – – – – – – – – – – – – –
    PP 20 28 28 28 18 18 18 24 24 24 16 16 16 24 24 24
    k1 max 0.120 0.054 0.087 0.120 0.054 0.087 0.120 0.054 0.087 0.120 0.087 0.120 0.235 0.087 0.120 0.235
    dc max 0.343 0.343 0.343 0.343 0.412 0.412 0.412 0.412 0.412 0.412 0.499 0.499 0.499 0.499 0.499 0.499
    dk Nominal Size 0.440 0.440 0.440 0.440 0.500 0.500 0.500 0.500 0.500 0.500 0.560 0.560 0.560 0.560 0.560 0.560
    max 0.450 0.450 0.450 0.450 0.510 0.510 0.510 0.510 0.510 0.510 0.570 0.570 0.570 0.570 0.570 0.570
    min 0.430 0.430 0.430 0.430 0.490 0.490 0.490 0.490 0.490 0.490 0.550 0.550 0.550 0.550 0.550 0.550
    k Nominal Size 0.170 0.170 0.170 0.170 0.230 0.230 0.230 0.230 0.230 0.230 0.270 0.270 0.270 0.270 0.270 0.270
    max 0.180 0.180 0.180 0.180 0.240 0.240 0.240 0.240 0.240 0.240 0.280 0.280 0.280 0.280 0.280 0.280
    min 0.160 0.160 0.160 0.160 0.220 0.220 0.220 0.220 0.220 0.220 0.260 0.260 0.260 0.260 0.260 0.260
    Sheet Thickness min 0.125 0.056 0.090 0.125 0.056 0.090 0.125 0.056 0.090 0.125 0.090 0.125 0.250 0.090 0.125 0.250
    Recommend Hole Size min=nominal size 0.344 0.344 0.344 0.344 0.413 0.413 0.413 0.413 0.413 0.413 0.500 0.500 0.500 0.500 0.500 0.500
    max 0.347 0.347 0.347 0.347 0.416 0.416 0.416 0.416 0.416 0.416 0.503 0.503 0.503 0.503 0.503 0.503
    Series Shank Code 3 1 2 3 1 2 3 1 2 3 1 2 3 1 2 3
    Code① carban steel S S S S S S S S S S S S S S S S
    stainless steel CLS CLS CLS CLS CLS CLS CLS CLS CLS CLS CLS CLS CLS CLS CLS CLS
    hardened stainless steel / / / / SP SP / SP SP / SP SP / SP SP /
    For Nominal Thread Diameter 7/16 1/2 1/2 1/2 1/2 M2 M2 M2 M2.5 M2.5 M2.5 M3 M3 M3 M3.5 M3.5
    P – – – – – 0.4 0.4 0.4 0.45 0.45 0.45 0.5 0.5 0.5 0.6 0.6
    PP 20 13 13 20 20 – – – – – – – – – – –
    k1 max 0.087 0.120 0.235 0.120 0.235 0.77 0.97 1.38 0.77 0.97 1.38 0.77 0.97 1.38 0.77 0.97
    dc max 0.561 0.655 0.655 0.655 0.655 4.2 4.2 4.2 4.2 4.2 4.2 4.2 4.2 4.2 4.73 4.73
    dk Nominal Size 0.687 0.810 0.810 0.810 0.810 6.35 6.35 6.35 6.35 6.35 6.35 6.35 6.35 6.35 7.11 7.11
    max 0.697 0.820 0.820 0.820 0.820 6.6 6.6 6.6 6.6 6.6 6.6 6.6 6.6 6.6 7.36 7.36
    min 0.677 0.800 0.800 0.800 0.800 6.1 6.1 6.1 6.1 6.1 6.1 6.1 6.1 6.1 6.86 6.86
    k Nominal Size 0.311 0.360 0.360 0.360 0.360 1.5 1.5 1.5 1.5 1.5 1.5 1.5 1.5 1.5 1.5 1.5
    max 0.321 0.370 0.370 0.370 0.370 1.75 1.75 1.75 1.75 1.75 1.75 1.75 1.75 1.75 1.75 1.75
    min 0.301 0.350 0.350 0.350 0.350 1.25 1.25 1.25 1.25 1.25 1.25 1.25 1.25 1.25 1.25 1.25
    Sheet Thickness min 0.092 0.125 0.250 0.125 0.250 0.8 1 1.4 0.8 1 1.4 0.8 1 1.4 0.8 1
    Recommend Hole Size min=nominal size 0.562 0.656 0.656 0.656 0.656 4.22 4.22 4.22 4.22 4.22 4.22 4.22 4.22 4.22 4.75 4.75
    max 0.565 0.659 0.659 0.659 0.659 4.3 4.3 4.3 4.3 4.3 4.3 4.3 4.3 4.3 4.83 4.83
    Series Shank Code 1 1 2 1 2 0 1 2 0 1 2 0 1 2 0 1
    Code ① carbon steel S S S S S S S S S S S S S S S S
    stainless steel CLS CLS CLS CLS CLS CLS CLS CLS CLS CLS CLS CLS CLS CLS CLS
    hardened stainless steel / / / / / / SP SP SP SP SP SP SP SP – –
    For Nominal Thread Diameter M3.5 M4 M4 M4 M5 M5 M5 M6 M6 M6 M6 M8 M8 M10 M10 M12
    P 0.6 0.7 0.7 0.7 0.8 0.8 0.8 1 1 1 1 1.25 1.25 1.5 1.5 1.75
    PP – – – – — – – – – – – – – – – –
    k1 max 1.38 0.77 0.97 1.38 0.77 0.97 1.38 0.89 1.15 1.38 2.21 1.3 2.21 2.21 3.05 3.05
    dc max 4.73 5.38 5.38 5.38 6.33 6.33 6.33 8.73 8.73 8.73 8.73 10.47 10.47 13.97 13.97 16.95
    dk Nominal Size 7.11 7.87 7.87 7.87 8.64 8.64 8.64 11.18 11.18 11.18 11.18 12.7 12.7 17.35 17.35 20.57
    max 7.36 8.12 8.12 8.12 8.89 8.89 8.89 11.43 11.43 11.43 11.43 12.95 12.95 17.6 17.6 20.82
    min 6.86 7.62 7.62 7.62 8.39 8.39 8.39 10.93 10.93 10.93 10.93 12.45 12.45 17.1 17.1 20.32
    k Nominal Size 1.5 2 2 2 2 2 2 4.08 4.08 4.08 4.08 5.47 5.47 7.48 7.48 8.5
    max 1.75 2.25 2.25 2.25 2.25 2.25 2.25 4.33 4.33 4.33 4.33 5.72 5.72 7.73 7.73 8.75
    min 1.25 1.75 1.75 1.75 1.75 1.75 1.75 3.83 3.83 3.83 3.83 5.22 5.22 7.23 7.23 8.25
    Sheet Thickness min 1.4 0.8 1 1.4 0.8 1 1.4 0.92 1.2 1.4 2.29 1.4 2.29 2.29 3.18 3.18
    Recommend Hole Size min=nominal size 4.75 5.41 5.41 5.41 6.35 6.35 6.35 8.75 8.75 8.75 8.75 10.5 10.5 14 14 17
    max 4.83 5.49 5.49 5.49 6.43 6.43 6.43 8.83 8.83 8.83 8.83 10.58 10.58 14.08 14.08 17.08
    Series Shank Code 2 0 1 2 0 1 2 00 0 1 2 1 2 1 2 1
    Code① carbon steel S S S S S S S S S S S S S S S S
    stainless steel CLS CLS CLS CLS CLS CLS CLS CLS CLS CLS CLS CLS CLS CLS CLS /
    hardened stainless steel – SP SP SP SP SP SP / / SP SP SP SP SP / /

    Applications of Self-Clinching Nuts

    ①S/SS nuts are recommended for use in steel or aluminum sheets HRB 80 / HB 150 or less.

    ②CLS/CLSS nuts are recommended for use in steel or aluminum sheets HRB 70 / HB125 or less.

    ③SP nuts are recommended for use in stainless steel sheets HRB 90 / HB 192 or less.

    ④CLA nuts are recommended for use in steel or aluminum sheets HRB 50 / HB 82 or less.
